Trafo khusus dengan inti besi melingkar

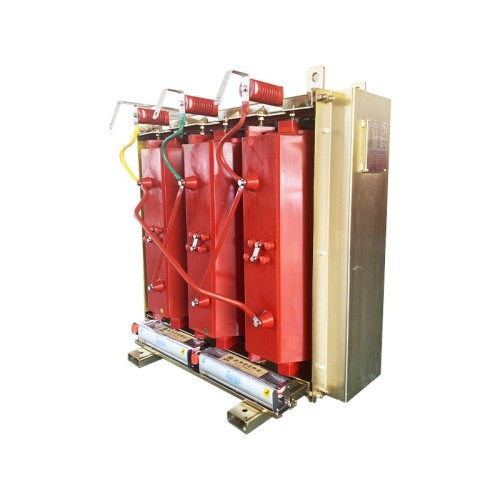

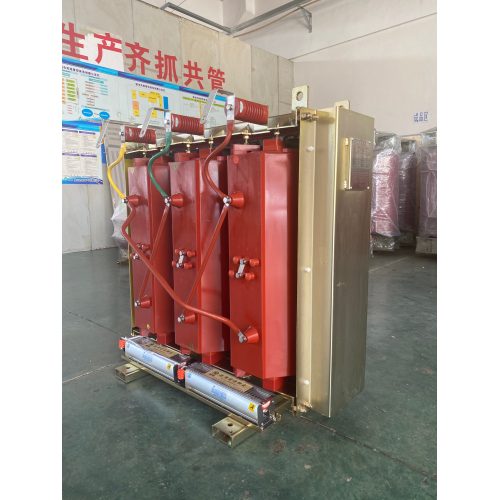

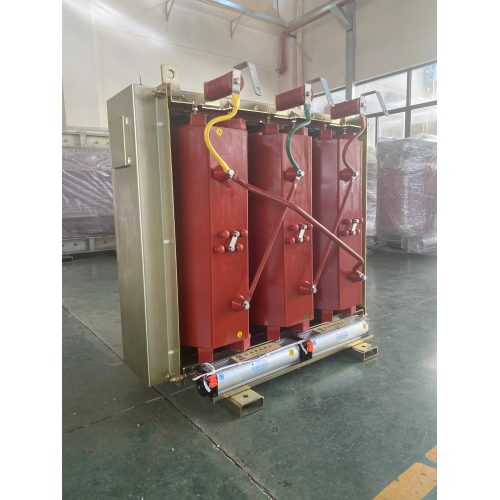

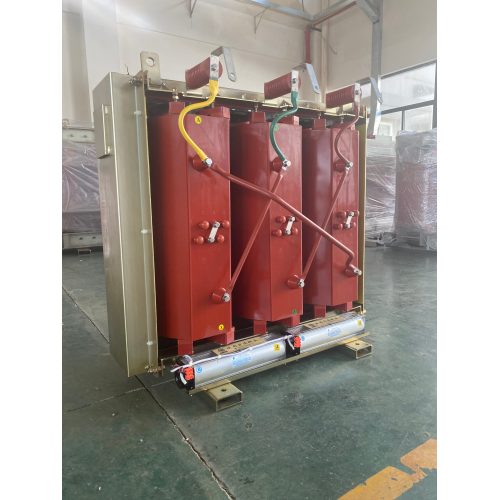

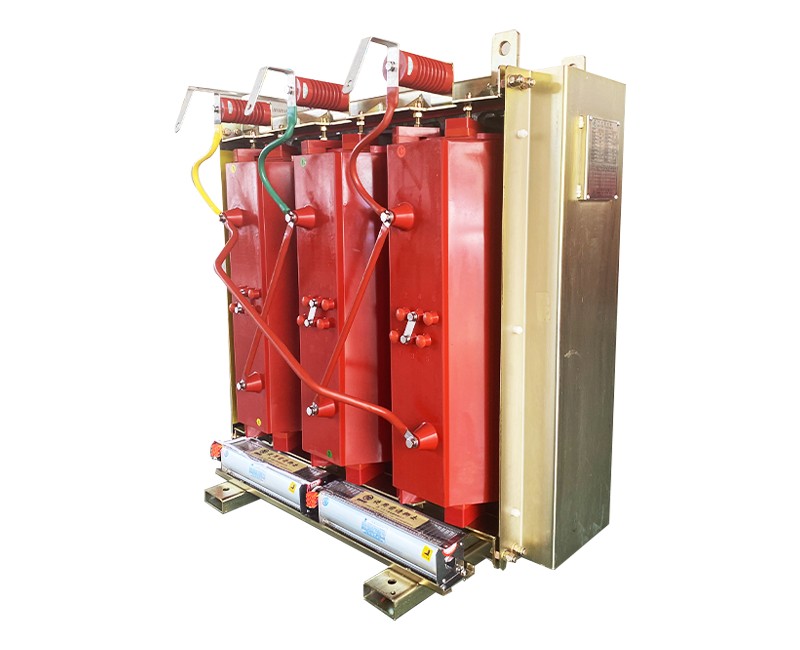

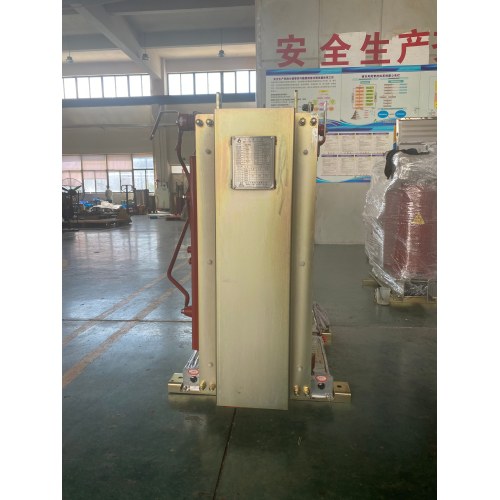

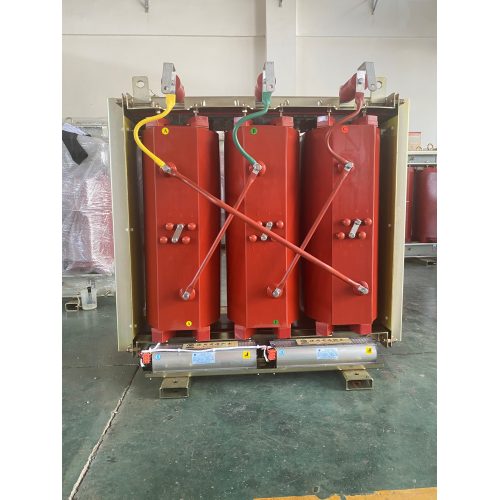

Trafo Khusus Seri LEABE QOSC dengan Inti Besi Melingkar

Ikhtisar Produk

LEABE menghadirkan Transformator Khusus Seri QOSC dengan Inti Besi Melingkar , Transformator Penggerak Motor efisiensi tinggi yang dirancang untuk aplikasi motor asinkron AC yang menuntut. Ketika motor dihidupkan pada tegangan pengenal, motor menarik 5–7 kali arus beban penuhnya, menyebabkan penurunan tegangan yang parah dan tekanan mekanis. Start Autotransformer kami mengatasi hal ini dengan memberikan pengurangan voltase saat penyalaan, menawarkan keseimbangan unggul antara meminimalkan arus saluran dan menghasilkan torsi breakaway yang tinggi. Tidak seperti Transformer Tipe Kering standar, seri QOSC menggunakan desain inti besi melingkar unik yang mengurangi kerugian dan volume sekaligus menangani daya dari 220 kW hingga 20.000 kW yang mengesankan. Hal ini menjadikannya solusi ideal untuk industri berat yang membutuhkan start motor torsi tinggi yang andal tanpa mengorbankan stabilitas jaringan.

Spesifikasi Teknis

Seri QOSC dirancang untuk kinerja dan daya tahan berkapasitas tinggi. Spesifikasi utamanya meliputi:

• Rentang Daya Terukur: 220 kW hingga 20.000 kW.
• Bahan Inti: Baja silikon berorientasi butiran bermutu tinggi (Inti Besi Melingkar).
• Kelas Isolasi: Kelas F (155°C) / Kelas H (180°C).
• Metode Pendinginan: Udara Alami (AN) / Udara Paksa (AF).
• Persentase Penyadapan: Standar 65% dan 80% (Dapat Disesuaikan).
• Sistem Isolasi: Enkapsulasi resin epoksi (Kelas H).
• Frekuensi: 50/60Hz.
• Siklus Tugas: Tugas intermiten jangka pendek (S2).

Fitur & Keunggulan Produk

Transformator LEABE LEABE dengan inti melingkar menawarkan keunggulan berbeda dibandingkan metode pengasutan tradisional:

1. Torsi Awal yang Unggul: Dibandingkan dengan reaktor start, autotransformator QOSC memberikan torsi awal yang lebih tinggi dibandingkan dengan arus saluran yang ditarik. Hal ini penting untuk beban dengan torsi breakaway yang tinggi, seperti crusher dan kompresor besar.
2. Inti Besi Melingkar yang Dioptimalkan: Desain inti melingkar meminimalkan celah sambungan, mengurangi kehilangan inti (kerugian tanpa beban) dan arus magnetisasi. Hal ini menghasilkan pengoperasian yang lebih efisien dan senyap dibandingkan dengan desain inti bertumpuk.
3. Jejak Kompak: Meskipun memiliki kapasitas daya yang tinggi, desain yang dioptimalkan dan sifat magnetis yang unggul dari inti melingkar memungkinkan volume fisik yang lebih kecil dibandingkan dengan autotransformator konvensional dengan peringkat setara.
4. Enkapsulasi Resin Epoksi: Gulungan dibuat secara vakum dalam resin epoksi, memberikan perlindungan yang sangat baik terhadap kelembapan, debu, dan kontaminan kimia. Hal ini memastikan kekuatan dielektrik yang tinggi dan umur operasional yang panjang di lingkungan industri yang keras.
5. Mengurangi Tekanan Mekanis: Dengan memberikan peningkatan tegangan yang terkontrol, transformator mengurangi guncangan mekanis pada belitan motor, kopling, dan sabuk, sehingga secara signifikan memperpanjang masa pakai peralatan.

Panduan Instalasi dan Pengoperasian

Untuk memastikan keamanan dan kinerja optimal, ikuti prosedur standar berikut untuk trafo Starter Tegangan Tinggi Anda:

1. Pemasangan: Pasang trafo di bagian switchboard yang berventilasi baik atau di tempat khusus. Pastikan pondasi dapat menopang berat unit.
2. Sambungan Listrik: Hubungkan saluran listrik ke terminal primer. Hubungkan motor ke terminal penyadapan sekunder (misalnya 65% atau 80%). Pastikan semua sambungan memiliki torsi sesuai spesifikasi.
3. Urutan Memulai: Tutup kontaktor utama untuk memberikan tegangan rendah melalui autotransformator. Motor akan berakselerasi dengan torsi tinggi dan arus terkendali.
4. Operasi Bypass: Setelah motor mencapai sekitar 75-80% kecepatan sinkronnya, tutup kontaktor bypass untuk memberikan tegangan saluran penuh ke motor.
5. Isolasi: Buka kontaktor awal untuk memutuskan autotransformator dari rangkaian. Trafo sekarang siap untuk siklus start berikutnya.

Skenario Aplikasi

LEABE Motor Starting Transformer sangat penting untuk aplikasi industri tugas berat:

• Pertambangan dan Mineral: Memulai crusher besar, ball mill, dan sistem konveyor yang mewajibkan torsi breakaway yang tinggi.
• Minyak & Gas: Menghidupkan kompresor dan pompa besar di kilang dan anjungan lepas pantai.
• Air & Air Limbah: Mengelola pompa sentrifugal besar dalam sistem kota yang memerlukan torsi awal yang tinggi untuk mengatasi tekanan head statis.
• Manufaktur Berat: Memulai kipas besar, blower, dan mixer di pabrik baja dan pabrik semen.

Manfaat bagi Pelanggan

Berinvestasi pada LEABE Encapsulated Transformer memberikan keuntungan operasional dan finansial yang signifikan:

• Stabilitas Jaringan yang Ditingkatkan: Mencegah penurunan tegangan yang dapat mengganggu perangkat elektronik sensitif dan proses lain pada jaringan listrik yang sama.
• Mengurangi Waktu Henti: Pengasutan dengan torsi tinggi memastikan motor mencapai kecepatan pengoperasian dengan cepat, meminimalkan penundaan produksi.
• Total Biaya Kepemilikan yang Lebih Rendah: Desain inti melingkar yang efisien mengurangi kehilangan energi, dan konstruksi yang kokoh meminimalkan biaya pemeliharaan dan penggantian.
• Peningkatan Keamanan: Enkapsulasi epoksi memberikan perlindungan tingkat tinggi terhadap faktor lingkungan dan gangguan listrik.

Sertifikasi dan Kepatuhan

LEABE mematuhi standar internasional tertinggi. Motor Starting Transformer seri QOSC kami dirancang sesuai dengan standar IEC 60076 dan IEEE C57. Kami mempertahankan sertifikasi ISO 9001 untuk Sistem Manajemen Mutu kami, memastikan kontrol kualitas yang ketat mulai dari pengadaan bahan mentah hingga pengujian akhir.

Opsi Kustomisasi

Kami menawarkan penyesuaian ekstensif untuk memenuhi persyaratan proyek tertentu. Pilihan untuk Trafo Khusus kami dengan Inti Besi Melingkar mencakup persentase penyadapan tertentu (misalnya, 50%, 65%, 80%), peringkat voltase, dan konfigurasi terminal. Kami juga dapat merancang unit berdasarkan model motor tertentu dan persyaratan torsi awal, memastikan kesesuaian sempurna untuk aplikasi Anda.

Proses Produksi

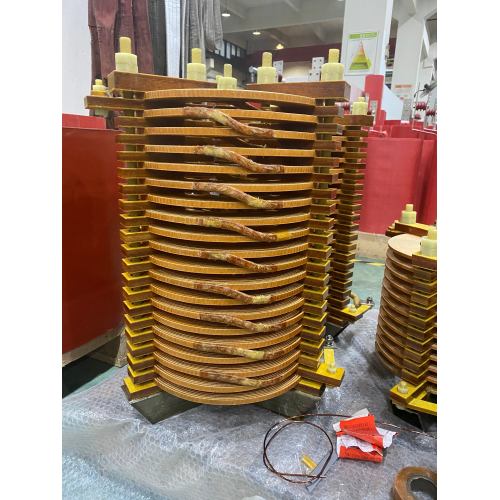

Proses manufaktur kami menggabungkan teknik presisi dengan kontrol kualitas yang ketat. Mulai dari pemotongan dan penggulungan inti besi melingkar hingga impregnasi tekanan vakum pada resin epoksi, setiap Transformator LEABE dibuat agar tahan lama. Setiap unit menjalani pengujian komprehensif, termasuk verifikasi rasio putaran, uji resistansi isolasi, dan uji ketahanan tegangan tinggi, yang menjamin pengiriman tanpa cacat.

FAQ - Pertanyaan yang Sering Diajukan

Q: Apa kelebihan inti besi melingkar dibandingkan inti besi bertumpuk?
J: Inti besi melingkar dibuat dari potongan baja silikon berorientasi butiran yang berkesinambungan, yang meminimalkan sambungan dan celah udara. Hal ini menghasilkan kerugian inti yang lebih rendah (efisiensi lebih tinggi), arus magnetisasi yang lebih rendah, dan pengoperasian yang lebih senyap dibandingkan dengan inti bertumpuk tradisional.

T: Bagaimana autotransformator starter dibandingkan dengan reaktor starter?
J: Start Autotransformer memberikan torsi awal yang lebih tinggi untuk pengurangan arus saluran tertentu dibandingkan dengan reaktor. Meskipun reaktor lebih sederhana dan kompak, autotransformator lebih disukai untuk beban berat yang memerlukan torsi breakaway tinggi untuk mulai bergerak.

T: Dapatkah trafo ini digunakan untuk pengoperasian berkelanjutan?
J: Tidak, seri QOSC dirancang untuk tugas intermiten jangka pendek selama penyalaan motor (biasanya 10-30 detik). Ini harus dilewati setelah motor mencapai kecepatan penuh untuk mencegah panas berlebih.

T: Berapa peringkat daya maksimum yang tersedia untuk seri QOSC?
J: LEABE berspesialisasi dalam solusi berdaya tinggi. Seri QOSC dapat dirancang untuk aplikasi penyalaan motor hingga 20.000 kW , sehingga cocok untuk penggerak industri yang paling menuntut.
